機(jī)加工有很多種方法，其中最常見的方法還是傳統(tǒng)的車銑刨磨。下面簡要介紹一下這四種傳統(tǒng)的機(jī)加工方法。

一、車削

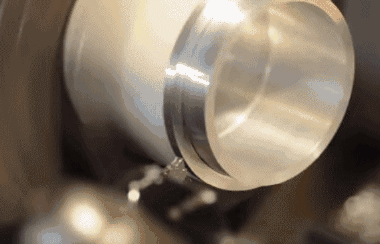

車削中工件旋轉(zhuǎn)，形成主切削運(yùn)動。刀具沿平行旋轉(zhuǎn)軸線運(yùn)動時，就形成內(nèi)、外園柱面。刀具沿與軸線相交的斜線運(yùn)動，就形成錐面。仿形車床或數(shù)控車床上，可以控制刀具沿著一條曲線進(jìn)給，則形成一特定的旋轉(zhuǎn)曲面。采用成型車刀，橫向進(jìn)給時，也可加工出旋轉(zhuǎn)曲面來。車削還可以加工螺紋面、端平面及偏心軸等。車削加工精度一般為IT8—IT7，表面粗糙度為6.3—1.6μm。精車時，可達(dá)IT6—IT5，粗糙度可達(dá)0.4—0.1μm。車削的生產(chǎn)率較高，切削過程比較平穩(wěn)，刀具較簡單。

二、銑削

主切削運(yùn)動是刀具的旋轉(zhuǎn)。臥銑時，平面的形成是由銑刀的外園面上的刃形成的。立銑時，平面是由銑刀的端面刃形成的。提高銑刀的轉(zhuǎn)速可以獲得較高的切削速度，因此生產(chǎn)率較高。但由于銑刀刀齒的切入、切出，形成沖擊，切削過程容易產(chǎn)生振動，因而限制了表面質(zhì)量的提高。這種沖擊，也加劇了刀具的磨損和破損，往往導(dǎo)致硬質(zhì)合金刀片的碎裂。在切離工件的一般時間內(nèi)，可以得到一定冷卻，因此散熱條件較好。按照銑削時主運(yùn)動速度方向與工件進(jìn)給方向的相同或相反，又分為順銑和逆銑。

1.順銑

銑削力的水平分力與工件的進(jìn)給方向相同，工件臺進(jìn)給絲杠與固定螺母之間一般有間隙存在，因此切削力容易引起工件和工作臺一起向前竄動，使進(jìn)給量突然增大，引起打刀。在銑削鑄件或鍛件等表面有硬度的工件時，順銑刀齒首先接觸工件硬皮，加劇了銑刀的磨損。

2.逆銑

可以避免順銑時發(fā)生的竄動現(xiàn)象。逆銑時，切削厚度從零開始逐漸增大，因而刀刃開始經(jīng)歷了一段在切削硬化的已加工表面上擠壓滑行的階段，加速了刀具的磨損。同時，逆銑時，銑削力將工件上抬，易引起振動，這是逆銑的不利之處。銑削的加工精度一般可達(dá)IT8—IT7，表面粗糙度為6.3—1.6μm。普通銑削一般只能加工平面，用成形銑刀也可以加工出固定的曲面。數(shù)控銑床可以用軟件通過數(shù)控系統(tǒng)控制幾個軸按一定關(guān)系聯(lián)動，銑出復(fù)雜曲面來，這時一般采用球頭銑刀。數(shù)控銑床對加工葉輪機(jī)械的葉片、模具的模芯和型腔等形狀復(fù)雜的工件，具有特別重要的意義。

三、刨削

刨削時，刀具的往復(fù)直線運(yùn)動為切削主運(yùn)動。因此，刨削速度不可能太高，生產(chǎn)率較低。刨削比銑削平穩(wěn)，其加工精度一般可達(dá)IT8—IT7，表面粗糙度為Ra6.3—1.6μm，精刨平面度可達(dá)0.02/1000，表面粗糙度為0.8—0.4μm。

四、磨削

磨削以砂輪或其它磨具對工件進(jìn)行加工，其主運(yùn)動是砂輪的旋轉(zhuǎn)。砂輪的磨削過程實際上是磨粒對工件表面的切削、刻削和滑擦三種作用的綜合效應(yīng)。磨削中，磨粒本身也由尖銳逐漸磨鈍，使切削作用變差，切削力變大。當(dāng)切削力超過粘合劑強(qiáng)度時，圓鈍的磨粒脫落，露出一層新的磨粒，形成砂輪的“自銳性”。但切屑和碎磨粒仍會將砂輪阻塞。因而，磨削一定時間后，需用金剛石車刀等對砂輪進(jìn)行修整。磨削時，由于刀刃很多，所以加工時平穩(wěn)、精度高。磨床是精加工機(jī)床，磨削精度可達(dá)IT6—IT4，表面粗糙度Ra可達(dá)1.25—0.01μm，甚至可達(dá)0.1—0.008μm。磨削的另一特點(diǎn)是可以對淬硬的金屬材料進(jìn)行加工。因此，往往作為最終加工工序。磨削時，產(chǎn)生熱量大，需有充分的切削液進(jìn)行冷卻。按功能不同，磨削還可分為外園磨、內(nèi)孔磨、平磨等。
