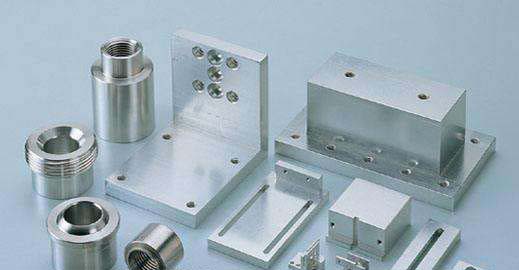

機械加工是通過機械設備的切削、銑削、磨削等方式，對工件的外形尺寸、表面結構或性能進行改變的過程。常用于機械加工的零件有軸套、盤蓋、叉架和箱體這四個大類。

一、軸套類零件

軸套類零件一般由軸和襯套這兩部分構成，在使用視圖表達的時候，只需要畫出一個基本視圖再配以適當?shù)臄嗝鎴D和尺寸標注，就可以把軸套的主要形狀特征以及局部結構完整地表達出來了。為了方便工人在加工時查看圖紙，軸線一般按水平方向放置并進行投影，并且通常選擇軸線為側垂線的位置。在對軸套類零件做尺寸標注時，通常都會以它的軸線為徑向尺寸基準。例如，在車床上加工軸類零件時，就需要在兩端用頂針頂住軸的中心孔。這樣做的好處是，可以把設計上的要求和加工時的工藝基準統一起來。而沿軸長度方向的基準則經常選用重要的端面、接觸面如軸肩或者是加工面等。

二、盤蓋類零件

盤蓋類零件是以扁平的盤狀為基本形狀，并在其一般配有端蓋、閥蓋、齒輪等結構的零件。這類零件的主要結構是回轉體，通常還帶有各種形狀的凸緣、均勻分布的圓孔和肋等局部結構。在使用視圖表達的時候，一般選擇過對稱面或回轉軸線的剖視圖作為主視圖，同時還必須要適當增加其它視圖，如左視圖、右視圖或俯視圖等。這樣才能把零件的外形和局部結構完整表達出來。在對盤蓋類零件做尺寸標注時，通常都會選用通過軸孔的軸線作為徑向尺寸基準，長度方向的主要尺寸基準常選用重要的端面。

三、叉架類零件

叉架類零件一般是機器上用于操縱機構的零件，由撥叉、連桿、支座等部分構成。這類零件的加工特點是加工位置多變，因此在視圖表達選擇主視圖時，需要特別考慮零件的工作位置和形狀特征。除了主視圖以外，通常還需要選擇兩個或兩個以上的基本視圖以及適當數量的局部視圖、斷面圖等才能才能完整表達出零件的外形和局部結構。在對叉架類零件做尺寸標注時，通常都會選用安裝基面或零件的對稱面作為尺寸基準。

四、箱體類零件

箱體類零件是機械式部件的基礎零件，它的功能是將軸套、齒輪等有關零件組裝成一個整體，并使其保持正確的相互位置，且按照一定的傳動關系協調地傳遞運動或動力。它通常是由閥體、泵體、減速器箱體等部分構成。箱體類零件具有比前面三類零件更復雜的形狀和結構，而且加工位置變化更多，加工難度也較前三類零件為大。選擇主視圖要考慮工作位置和形狀特征。選用其它視圖則應根據實際情況采用適當?shù)钠室暋嗝?、局部視圖和斜視圖等多種輔助視圖，以便清晰地表達零件的內外結構。在標注尺寸方面，通常選用設計上要求的軸線、重要的安裝面、接觸面（或加工面）、箱體某些主要結構的對稱面（寬度、長度）等作為尺寸基準。對于箱體上需要切削加工的部分，應盡可能按便于加工和檢驗的要求來標注尺寸。
