在機械零件加工圖紙中，我們都會遇到視角問題，有的圖紙是用第一視角，有的用第三視角。初學者可能對此比較容易混淆，下面跟大家簡單介紹一下兩者之間的區別。

主要區別是：物體所處的位置不同。

第一角視圖畫法：物體處于觀察者與投影面之間，這樣各視圖的配置關系是：主視圖在中，左視圖在右，右視圖在左，俯視圖在下，仰電視圖在上，后視圖在最右。

第三角視圖畫法：投影面位于觀察者與物體之間，這樣個視圖的配置關系是：主視圖在中，左視圖在左，右視圖在右，俯視圖在上，仰視圖在下，后視圖可配置在最右也可以配置在最左。

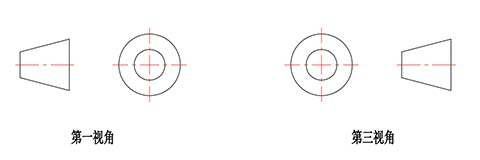

第一視角，第三視角畫法一般在圖紙均為注明，應繪有如下圖所示的兩種畫法標志：左為第一視角畫法標志，右為第三視角畫法標志。

采用第一視角投影的國家：中國、英國、德國、俄羅斯、法國等。

采用第三角投影的國家：美國、日本、澳大利亞、加拿大等。
